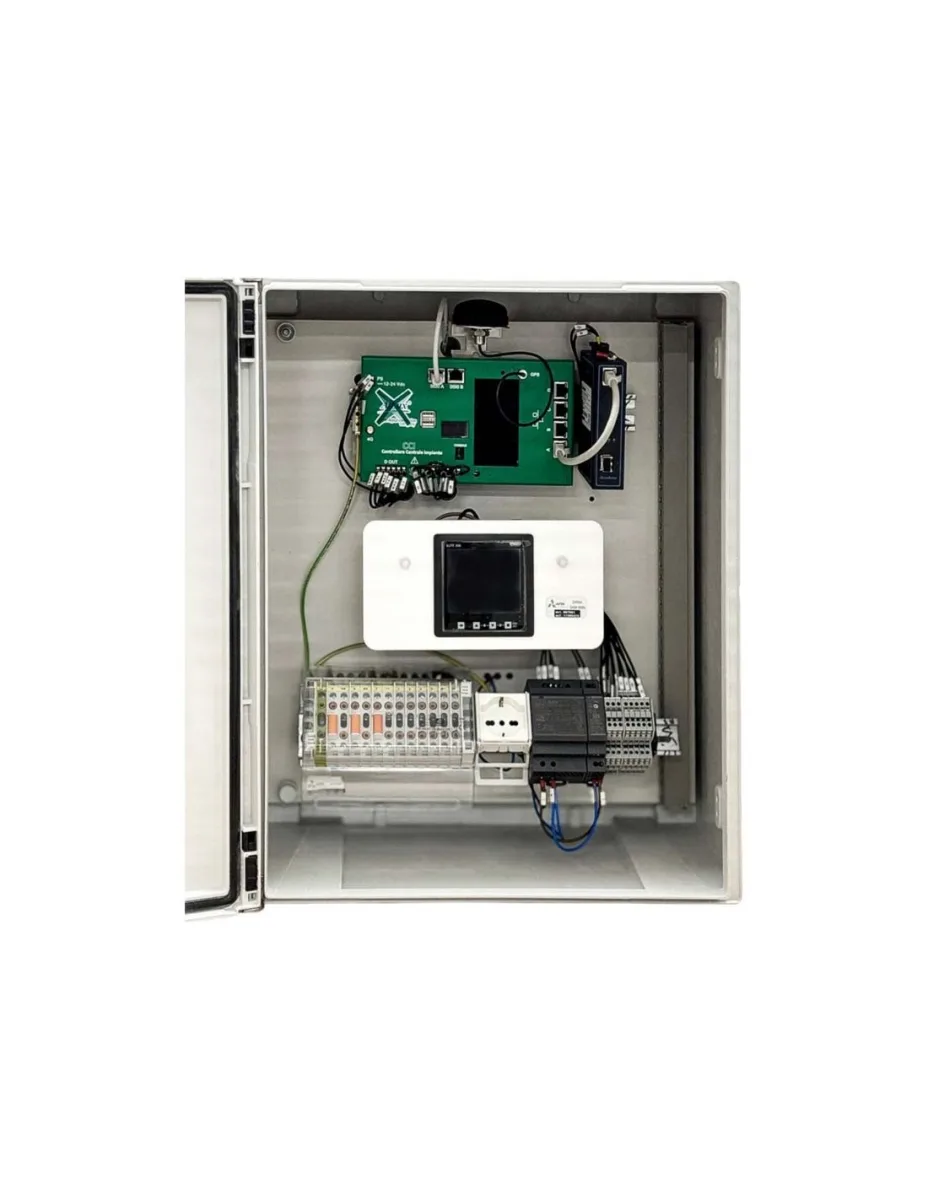

Quadro Sistema CCI Controllore Centrale Impianto Completo Azur Energia

Caratteristiche principali

Questo Sistema Integrato è una soluzione professionale, completa e pre-cablata, progettata per il monitoraggio avanzato, la gestione della potenza e il telecontrollo di impianti di produzione di energia rinnovabile di taglia commerciale e industriale.

Il sistema è progettato per applicazioni soggette alla Norma CEI 0-16, con riferimento agli Allegati O, T e M, e alle pertinenti disposizioni ARERA, tra cui le deliberazioni 540/2021/R/eel e 385/2025 e 564/2025, permettendo lo scambio dati bidirezionale e sicuro con il gestore di rete e la ricezione dei comandi di teledistacco o modulazione della potenza.Tutti i componenti logici e di comunicazione sono ospitati all'interno di un quadro stagno cablato con grado di protezione IP65, pronto per l'installazione in ambienti industriali o esterni protetti.

Il cuore del monitoraggio elettrico è affidato all'analizzatore di rete di altissima precisione CEWE Elite 500.

Componenti Inclusi nel Kit

Controllore Centrale Impianto (RTU CCI): Unità di elaborazione centrale dedicata alla gestione delle logiche d'impianto, all'acquisizione dei dati sul campo e alla comunicazione remota. Viene fornita con il suo alimentatore switching dedicato.

Analizzatore Multifunzione CEWE ELITE-500 MFM: Strumento di misura di fascia alta per sistemi trifase (3P, AC, Four Line). Dotato di classe di precisione 0.5, display LCD personalizzato e porta di comunicazione RS485 con protocollo Modbus RTU. Monitora costantemente i parametri elettrici fondamentali ed è alimentato da un ingresso ausiliario universale (40-300V AC/DC, formato standard 96x96 mm).

Modulo di Comunicazione Wireless 4G LTE & GPS: Include un'antenna combinata ad alto guadagno su staffa unica con 10 metri di cavo in rame (c.u.), ideale per il posizionamento all'esterno del quadro per garantire la massima ricezione del segnale cellulare e la sincronizzazione oraria satellitare precisa.

Media Converter Rame/Fibra Ottica (Modelli XPTN): Coppia di convertitori industriali (XPTN-FM2D-13-LC2-I + XPTN-9000-63-1FX1TX-MINI) con connettore ottico LC. Consentono l'integrazione del sistema su dorsali in fibra ottica, garantendo immunità totale ai disturbi elettromagnetici e coprendo lunghe distanze all'interno del sito.

Quadro di Contenimento IP64: Cassetta robusta, pre-cablata internamente, resistente a polvere e getti d'acqua, progettata per alloggiare in sicurezza il CCI e tutti gli accessori di protezione e alimentazione.

Caratteristiche e compatibilità

Azur Energia Controllore Centrale Impianto KIT-AECCI500
